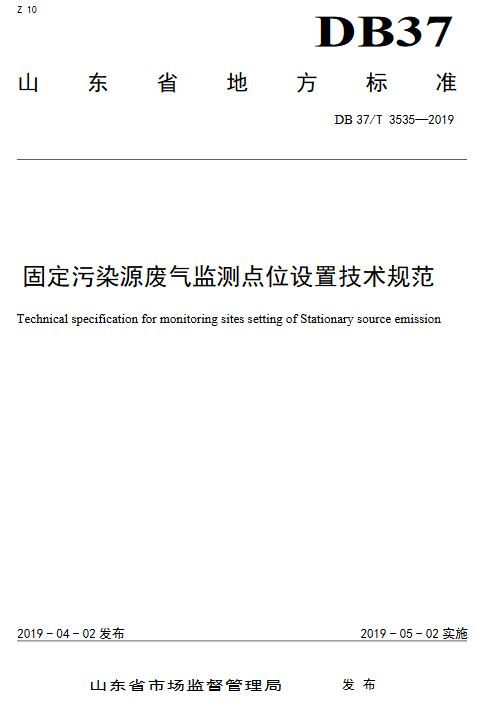

山东:固定污染源废气监测点位设置技术规范

2019-06-24

  5月18日,雨后的长江西陵峡,高峡平湖,青山绿水,云雾旋绕,构成一道靓丽的自然生态美景。公民图片网供图前语摘要:汞污染正成为一项全球面临的严峻污染,尤其是电厂燃煤在其间占了极大的份额。本文首要对当时汞污染局势、各国政府监测要求做了拾掇,对汞连续排放监测系统CEMS中校准器、催化转化办法、测量办法、系统规划中的要害点及留神点做了介绍。北极星大气网讯:日前,河南省印发河南省推进工业结构调整打赢污染防治攻坚战作业计划。超低排放粉尘仪 计划要求,2019年年底前全省钢



北极星VOCs在线讯:日前,山东印发《固定污染源废气监测点位设置技术标准》。全文如下:









前语



本标准依照GB/T 1.1—2009给出的规则起草。



本标准由山东省生态环境厅提出并监督实施。



本标准由山东省环保标准化技术委员会归口。



本标准起草单位:山东省环境监测中心。



本标准首要起草人:李恒庆、丁君、高文彪、潘齐、李毅明、潘光、周成。



固定污染源废气监测点位设置技术标准



1规模



本标准规则了固定污染源废气手艺监测点位设置、监测点位标识牌设置及监测点位处理的技术要求。



本标准适用于山东省现有固定污染源废气监测点位的标准化整治与处理,及新建、改扩建项目固定污染源废气监测点位标准化设置与处理。



2标准性引证文件



下列文件关于本文件的运用是必不可少的。



凡是注日期的引证文件,仅所注日期的版别适用于本文件。超低CEMS系统 凡是不注日期的引证文件,其较新版别(包括全部的修正单)适用于本文件。



GB/T 3608高处作业分级



GB 4053.1固定式钢梯及平台安全要求第1部分:钢直梯



GB 4053.2固定式钢梯及平台安全要求第2部分:钢斜梯



GB 4053.3固定式钢梯及平台安全要求第3部分:工业防护栏杆及钢平台



GB 8196机械安全防护设备固定式和活动式防护设备设计与制造一般要求



GB 11714全国组织机构代码编制规则



GB/T 18284快速呼应矩阵码



HJ 75固定污染源烟气(SO2、NOX、颗粒物)排放连续监测技术标准



DB37/T 010山东省县级以下行政区划代码



3术语和界说



GB/T 3608、GB 4053.3界定的以及下列术语和界说适用于本文件。



3.1监测点位monitoring sites为翻开固定污染源废气监测作业所设置的监测或采样方位及其配套设备。包括监测断面、监测孔、监测平台及通往监测平台的确保性、辅助性设备等。



3.2手艺监测manual monitoring在监测点位用便携式监测设备对样品进行现场监测,或用采样设备搜集样品,将搜集的样品在实验室用剖析仪器剖析、处理的进程。



3.3监测断面monitoring cross sectionDB37/T3535—20192翻开废气监测的整个烟道截面。



3.4监测孔monitoring ports为监测或搜集废气样品在废气监测断面烟道上开设的孔口。



3.5监测平台monitoring platform长久性设备在建筑物或设备上的带有防护设备,供人员翻开监测的平台。



3.6监测梯monitoring ladder长久性设备在建筑物或设备上,供人员通往监测平台而设置的钢直梯、钢斜梯、转梯或升降梯等。



4监测点位设置技术要求



4.1监测断面及监测孔要求



4.1.1监测断面应设置在规则的圆形或矩形烟道上,应便于检验人员翻开监测作业,应避开对检验人员操作有风险的场所。

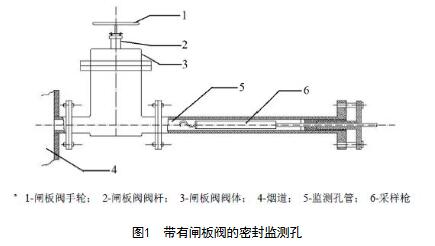

4.1.2关于运送高温或有毒有害气体的烟道,监测断面应设置在烟道的负压段;VOCs在线监测系统若负压段不满意设置要求,应在正压段设置带有闸板阀的密封监测孔(见图1)。






4.1.3关于颗粒态污染物,监测断面优先设置在垂直管段,应避开烟道弯头和断面急剧变化的部位,设置在距弯头、阀门、变径管下游方向不小于4倍直径(或当量直径)和距上述部件上游方向不小于2倍直径(或当量直径)处。对矩形烟道,其当量直径D=2AB/(A+B),式中A、B为边长。



4.1.4新建污染源监测断面的设置应满意4.1.3的要求。现有污染源监测断面的设置无法满意4.1.3的要求时,应挑选监测断面前直管段长度大于监测断面后直管段长度的断面,并采纳相应措施,确保监测断面废气散布相对均匀。废气散布均匀程度判定依照HJ 75中7.1.2.3的规则履行。



4.1.5关于气态污染物,监测断面的设置可不受上述规则约束。如果一起测定排气流量,监测断面应按4.1.3和4.1.4的要求设置。



4.1.6在选定的监测断面上开设监测孔,监测孔的内径应≥90 mm。监测孔在不运用时运用盖板或管帽封闭,运用时应易翻开。

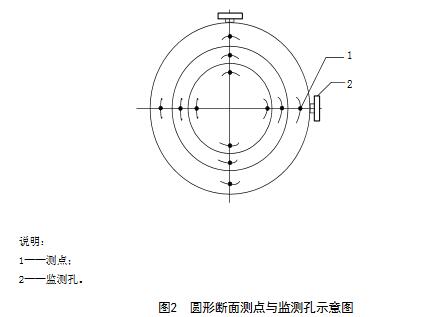

4.1.7烟道直径≤1 m的圆形烟道,设置一个监测孔;烟道直径大于1 m不大于4 m的圆形烟道,设置互相垂直的两个监测孔;烟道直径>4 m的圆形烟道,设置互相垂直的4个监测孔(见图2)。






4.1.8矩形烟道依据监测断面面积区分,由测点数承认监测孔数(见表1),监测孔应设置在旁边面烟道等面积小块中心线上(见图3)。







4.2监测平台要求



4.2.1防护要求



4.2.1.1距离掉落高度基准面0.5 m以上的监测平台及通道的全部翻开边际应设置防护栏杆(见图4),防护栏杆的高度应≥1.2 m。



4.2.1.2监测平台的防护栏杆应设置踢脚板,踢脚板应选用不小于100 mm×2 mm的钢板制造,其顶部在平台面之上高度应≥100 mm,底部距平台面应≤10 mm。



4.2.1.3防护栏杆的设计载荷及制造设备应契合GB 4053.3要求。



4.2.2结构要求



4.2.2.1监测平台应设置在监测孔的正下方1.2 m~1.3 m 处,应长久、安全、便于监测及采样。



4.2.2.2监测平台周围空间应确保检验人员正常便当操作监测设备或采样设备。



4.2.2.3监测平台可操作面积应≥2 m2,单边长度应≥1.2 m,且不小于监测断面直径(或当量直径)的1/3。若监测断面有多个监测孔且水平摆放,则监测平台区域应包括全部监测孔;若监测断面有多个监测孔且竖直摆放,则应设置多层监测平台。通往监测平台的通道宽度应≥0.9m。



4.2.2.4监测平台地板应选用厚度≥4 mm的斑纹钢板或钢板网铺装(孔径小于10 mm×20 mm),监测平台及通道的载荷应≥3 kN/m2。



4.2.2.5监测平台及通道的制造设备应契合GB 4053.3要求。



4.2.3其他要求



4.2.3.1监测平台应设置220 V低压配电箱,内设漏电保护器、至少配备2个16 A插座和2个10 A插座,确保监测设备所需电力。配备夜间照明设备。



4.2.3.2监测平台邻近有形成人体机械损伤、灼烫、腐蚀、触电等风险源的,应在监测平台相应方位设置防护设备。监测平台上方有掉落物体危险时,应在监测平台上方3m高处设置防护设备。防护设备的设计与制造应契合GB/T 8196要求。



4.2.3.3排放剧毒、致癌物及对人体有严重危害物质的监测点位应配备相应安全防护配备。



4.3监测梯要求



4.3.1监测平台与地上之间应确保安全通行,设置安全办法直达监测平台。设置固定式钢梯或转梯抵达监测平台,应契合GB 4053.1和GB 4053.2要求。



4.3.2监测平台与掉落高度基准面之间距离逾越2 m时,不应运用直梯通往监测平台,应设备固定式钢斜梯、转梯或升降梯抵达监测平台。梯子无障碍宽度≥0.9 m,梯子倾角不逾越45度。每段斜梯或转梯的较大垂直高度不逾越5 m,否则应设置缓冲平台,缓冲平台的技术要求同监测平台(见图5)。





4.3.3监测平台距地上高度≥20 m,且依照相关处理规则需求设备主动监控设备的外排口监测点位,应设置通往监测平台的固定式升降梯。



5监测点位标志牌设置



5.1监测点位应设置监测点位标志牌,标志牌分为提示性标志牌和警告性标志牌两种。标志牌应包括监测点位基本信息。提示性标志牌用于向人们供应某种环境信息,警告性标志牌还用于提示人们留意污染物排放可能会形成危害。



5.2监测点位标志牌的技术规格及信息内容遵循附录A规则,其中点位编号遵循附录B的规则。



5.3一般性污染物监测点设置提示性标志牌。排放剧毒、致癌物及对人体有严重危害物质的监测点设置警告性标志牌。



5.4标志牌设置在距污染物监测断面较近且夺目处,并能持久保存。



5.5排污单位可依据监测点位状况,设置立式或平面固定式标志牌。



5.6标志牌右下角应设置与标志牌图画整体调和、契合山东省排污口信息化、网络化处理技术要求的二维码,二维码编码的技术要求应契合GB/T 18284的规则。监测点位信息变化时,应及时替换二维码。



5.7监测点位二维码信息应包括排污单位名称、地址、企业法人、联系电话、监测排口性质和数量、点位编码、监测点位的地理定位信息、排放的首要污染物种类、设备投运时间等有关材料。



6监测点位处理



6.1排污单位应树立监测点位档案,档案内容除应包括监测点位二维码包括的信息外,还应包括对监测点位的处理记载,包括对标志牌的标志是否明晰完好,监测平台、监测梯、监测孔、主动监控设备等是否能正常工作,排气筒有无漏风、破损现象等方面的查看记载。



6.2监测点位的有关建筑物及相关设备属环境保护设备的组成部分,排污单位应制定相应的处理办法和规章制度,遴派专职人员对监测点位进行处理,守时进行防锈及防腐等的保护,确保正常安全运用,并保存相关处理记载,合作检验人员翻开监测作业。



6.3监测点位信息变化时,排污单位应及时替换标志牌相应内容。
