固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法(HJ 1013-2018)

2019-06-24





上海市环境监测数据招摇撞骗行为查询处理办法



  5月18日,雨后的长江西陵峡,高峡平湖,青山绿水,云雾旋绕,构成一道靓丽的自然生态美景。公民图片网供图前语摘要:汞污染正成为一项全球面对的严峻污染,尤其是电厂燃煤在其间占了极大的比例。本文首要对其时汞污染形势、各国政府监测要求做了整理,对汞接连排放监测体系CEMS中校准器、催化转化办法、丈量办法、体系规划中的要害点及留神点做了介绍。北极星大气网讯:日前,河南省印发河南省推动工业结构调整打赢污染防治攻坚战作业方案。方案要求,2019年年底前全省钢铁、铝用炭素、水泥、玻璃、焦化、电解铝作业力求完毕超低排放改造。全文如下:2018年12月31日,超低排放粉尘仪 生态环境部部长李干杰赴北京市、河北省廊坊市、天津市,代表生态环境保护部党组和部领导班子看望慰劳据守一线的生态环境监测和强化监督人员,并通过他们向全国生态环境体系宽广干部职工和全部关怀支撑参与生态环境保护作业的各界人士致以新年问候。



北极星VOCs在线讯:日前,生态环境部印发《固定污染源废气非甲烷总烃接连监测体系技能要求及检测办法(HJ 1013-2018)》。

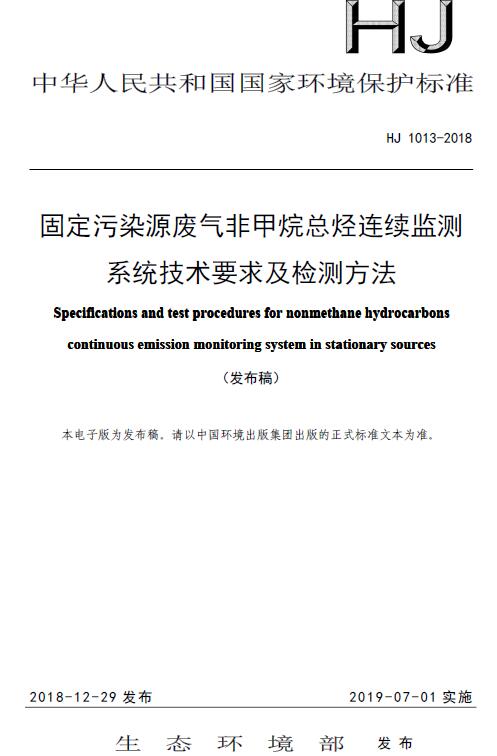

固定污染源废气非甲烷总烃接连监测体系技能要求及检测办法



Specifications and test procedures for nonmethane hydrocarbons continuous emission monitoring system in stationary sources



( HJ 1013-2018 2019-07-01施行)



为遵循《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》,保护生态环境,保证人体健康,标准固定污染源废气非甲烷总烃接连监测体系的性能、质量,施行大气固定污染源排放污染物监测,制定本标准。本标准规则了固定污染源废气非甲烷总烃接连监测体系的首要技能要求、检测项目和检测办法。本标准的附录A、C为标准性附录,附录B为资料性附录。本标准为首次发布。



固定污染源废气非甲烷总烃接连监测体系技能要求及检测办法(HJ 1013-2018)





前言



为遵循《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》,保护生态环境,保证人体健康,标准固定污染源废气非甲烷总烃接连监测体系的性能、质量,施行大气固定污染源排放污染物监测,制定本标准。



本标准规则了固定污染源废气非甲烷总烃接连监测体系的首要技能要求、检测项目和检测办法。



本标准的附录A、C为标准性附录,附录B为资料性附录。



本标准为首次发布。



本标准由生态环境部生态环境监测司、法规与标准司安排制订。



本标准起草单位:超低CEMS系统 中国环境监测总站。



本标准生态环境部2018年12月29日同意。



本标准自2019年7月1日起施行。



本标准由生态环境部解释。



固定污染源废气非甲烷总烃接连监测体系技能要求及检测办法



1 适用规模



本标准规则了固定污染源废气中非甲烷总烃接连监测体系的组成结构、技能要求、性能指标和检测办法。



本标准适用于固定污染源废气中非甲烷总烃接连监测体系的设计、生产和检测。



2 标准性引证文件



本标准引证了下列文件或其中的条款。但凡不注日期的引证文件,其有效版本适用于本标准。



GB 3836.1 爆炸性环境榜首部分:设备通用要求



GB/T 4208 外壳防护等级(IP 代码)



GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样办法



HJ 38 固定污染源废气总烃、甲烷和非甲烷总烃的测定气相色谱法



HJ 75 固定污染源烟气(SO2、NOx、颗粒物)排放接连监测技能标准



HJ 76 固定污染源烟气(SO2、NOx、颗粒物)排放接连监测体系技能要求及检测办法



3 术语和界说



下列术语和界说适用于本标准。



3.1非甲烷总烃nonmethane hydrocarbons(NMHC)



在HJ 38 标准规则的条件下,氢火焰离子化检测器上有呼应的除甲烷外的其他气态有机



化合物的总和,除另有说明,成果以碳计。



3.2非甲烷总烃接连监测体系nonmethane hydrocarbons continuous emission monitoringsystem(NMHC-CEMS)



接连监测固定污染源废气中非甲烷总烃排放浓度和排放量所需的全部设备,简称NMHC-CEMS。



3.3剖析周期analysis cycle time



体系接连运转时给出两组丈量成果之间的时刻间隔。



3.4呼应因子response factor



本标准中,氢火焰离子化检测器丈量其他气态有机化合物呼应值相关于丈量丙烷呼应值的无量纲比值。



3.5转化功率conversion efficiency



运用催化氧化设备把除甲烷外的气态有机化合物氧化掉的功率。



4 体系的组成与结构



4.1 体系组成

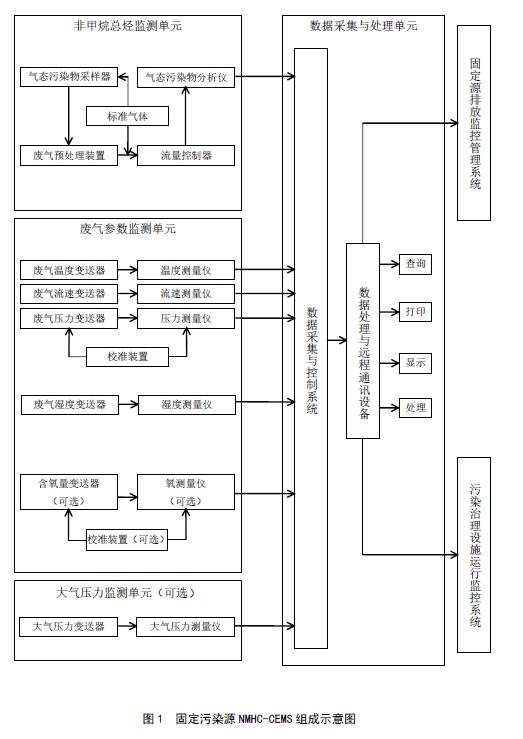

固定污染源NMHC-CEMS 由非甲烷总烃监测单元、废气参数监测单元、数据收集与处理单元组成,见图1。体系丈量废气中非甲烷总烃浓度、废气参数(温度、压力、流速或流量、湿度等),关于含氧量参与污染物折算浓度核算的要一起丈量含氧量,一起核算废气中污染物排放速率和排放量,显现和打印各种参数、图表,并通过数据、图文等办法传输至管理部门。



4.2 体系结构



NMHC-CEMS 体系结构首要包含样品收集和传输设备、预处理设备、剖析仪器、数据收集和传输设备以及其他辅佐设备等。根据体系丈量办法和原理的不同,体系或许由上述全部或部分结构组成。



4.2.1 样品收集和传输设备



样品收集和传输设备首要包含采样探头、样品传输管线、流量操控设备和采样泵等。VOCs在线监测系统一般选用抽取丈量办法的体系均具有样品收集和传输设备。其具体技能要求见5.4.1。



4.2.2 预处理设备



预处理设备首要包含样品过滤设备等,其具体技能要求见5.4.2。



4.2.3 剖析仪器



剖析仪器用于对收集的污染源废气样品进行丈量剖析,其具体技能要求见5.4.3。



4.2.4 数据收集和传输设备



数据收集和传输设备用于收集、处理和存储监测数据,并能按中心核算机指令传输监测数据和设备作业情况信息,其具体技能要求见5.4.4。



4.2.5 辅佐设备



选用抽取丈量办法的体系,其辅佐设备首要包含氢气源、尾气排放设备、反吹净化及其操控设备、零空气预处理设备等。其具体技能要求见5.4.5。



5 技能要求



5.1 外观要求



5.1.1 NMHC-CEMS 应具有产品铭牌,铭牌上应标有产品名称、类型、生产单位、出厂编号、制造日期、电源标准、首要参数量程等信息。



5.1.2 NMHC-CEMS 外表应完好无缺,无显着缺点,各零、部件衔接牢靠,各操作键、按钮运用灵活,定位精确。



5.1.3 NMHC-CEMS 主机面板显现清晰,涂色结实,字符、标识易于识别,不该有影响读数的缺点。



5.1.4 NMHC-CEMS 室外部件的外壳或外罩应至少达到GB/T 4208 中IP55 防护等级要求。



5.2 作业条件



NMHC-CEMS 在以下条件中应能正常作业:



a) 室内环境温度:(15~35)℃;室外环境温度:(-20~50)℃;



b) 相对湿度:≤85%;



c) 大气压:(80~106)kPa;



d) 供电电压:AC(220±22)V,(50±1)Hz。



注:特别环境条件下,体系设备的装备应满足当地环境条件的运用要求。



5.3 安全要求



5.3.1 绝缘电阻



在环境温度为(15~35)℃,相对湿度≤85%条件下,体系电源端子对地或机壳的绝缘电阻不小于20 MΩ。



5.3.2 绝缘强度



在环境温度为(15~35)℃,相对湿度≤85%条件下,体系在1500 V(有效值)、50 Hz正弦波试验电压下继续1 min,不该呈现击穿或飞弧现象。



5.3.3 体系应具有漏电保护设备,具有良好的接地措施,防止雷击等对体系形成损坏。



5.3.4 安装和运用者应建立起有效安全措施,防止易燃易爆、有毒有害气体走漏,及防范其他安全危险,若设备安装环境有防爆要求,则有必要按照GB 3836.1 中相关规则履行。



5.4 功用要求



5.4.1 样品收集和传输设备要求



5.4.1.1 样品收集和传输设备的原料应选用耐高温、防腐蚀、不吸附、不与待测污染物发作反响的资料,且不影响待测污染物的正常丈量。



5.4.1.2 样品收集设备应具有加热、保温和反吹净化功用。其加热应均匀、安稳,加热温度应保证在120 ℃以上,或高于烟气温度20 ℃,取高者。加热温度值应可以在机柜或体系软件中显现查询。



5.4.1.3 样品收集设备应具有颗粒物过滤功用。其采样设备的前端或后端应具有便于更换或清洗的颗粒物过滤器,过滤器应至少能过滤5 μm 粒径以上的颗粒物。



5.4.1.4 样品传输管线应具有安稳、均匀加热和保温的功用,其加热温度应保证在120 ℃以上,或高于烟气温度20 ℃,取高者。加热温度值应可以在机柜或体系软件中显现查询。



5.4.1.5 样品传输管线内包覆的气体传输管应至少为两根,一根用于样品气体的收集传输,另一根用于标准气体的全程校准;体系样品收集和传输设备应具有完结体系全体系校准的功用要求。



5.4.1.6 采样泵应具有克服烟道负压的满足抽气能力,并且保证采样流量精确牢靠、相对安稳。



5.4.2 预处理设备



5.4.2.1 预处理设备及其部件应便利整理和更换,原料应运用不吸附、不与待测污染物发作反响的资料。



5.4.2.2 为防止颗粒物污染剖析仪,在气体样品进入剖析仪之前可设置精密过滤器,精密过滤器应至少能过滤(0.5~2)μm 粒径的颗粒物。



5.4.3 剖析仪器要求



5.4.3.1 选用气相色谱法的剖析仪需具有色谱图文件主动记载、历史谱图查询等功用。



5.4.3.2 剖析仪需具有实时或周期性的检测当时火焰情况的功用;一旦侦测到火焰熄灭,有必要主动切断燃烧气源。



5.4.4 数据收集和传输设备要求



5.4.4.1 应显现和记载超出其零点以下和量程以上至少10%的数据值。当丈量成果超越零点以下和量程以上10%时,数据记载存储其zui小或zui大值。



5.4.4.2 应具有显现、设置体系时刻和时刻标签功用,数据为设置时段的平均值。



5.4.4.3 可以显现实时数据,具有查询历史数据的功用,并能以报表或报告办法输出,相关日报表、月报表和年报表的格式要求拜见附录A。



5.4.4.4 具有数字信号输出功用。



5.4.4.5 具有中文数据收集、记载、处理和操控软件。数据收集、记载、处理要求拜见HJ 76中附录B。



5.4.4.6 体系断电后,能主动保存数据;康复供电后体系可主动发动,康复运转情况并正常开始作业。



5.4.5 辅佐设备要求



5.4.5.1 氢气源衔接管路应运用不锈钢原料,一旦检测到氢气有走漏时,应主动切断气源。



5.4.5.2 氢气纯度至少达到99.99%,其他作业气源纯度应满足剖析仪器运用要求。



5.4.5.3 体系尾气排放管路应标准敷设,不该随意放置。



5.4.5.4 体系尾气排放设备应能保证排放尾气中的水分不冷凝、累积乃至结冰,形成尾气排放管路阻塞和排气不畅,必要时应配套加热或伴热设备、气液分离设备等设施。



5.4.5.5 体系应根据现场实际需要装备定时主动反吹设备,用以定时对样品收集设备等其他丈量部件进行反吹,避免呈现因为颗粒物等累积形成的阻塞情况。



5.4.5.6 零空气预处理设备应具有除尘、除水、除油、除烃等功用,其发作的零气应契合7.1.2.2 的要求。



5.4.5.7 体系内部气体管路以及电路、数据传输线路等应标准敷设,同类管路应尽或许集中汇总设置;不同类型的管路或不同作用、方向的管路应选用清晰标识加以区别;各种走线应安全合理,便于查找保护修理。



5.4.6 校准功用要求



5.4.6.1 体系应能用手动和/或主动办法进行校准。



5.4.6.2 选用抽取丈量办法的体系,应具有固定的和便于操作的标准气体全体系校准功用。



6 性能指标



6.1 实验室检测



6.1.1 剖析周期



体系剖析周期:≤2 min。



6.1.2 仪器检出限



体系的检出限:≤0.8 mg/m3。



6.1.3 重复性



重复性(相对标准偏差):≤2%。



6.1.4 线性误差



线性误差:不超越±2%满量程。



6.1.5 24 h 漂移



24 h 零点漂移和量程漂移:不超越±3%满量程。



6.1.6 环境温度改变的影响



环境温度在(15~35)℃规模内改变,非甲烷总烃示值的改变:不超越±5%满量程。



6.1.7 进样流量改变的影响



进样流量改变±10%,非甲烷总烃示值的改变:不超越±2%满量程。



6.1.8 供电电压改变的影响



供电电压改变±10%,非甲烷总烃示值的改变:不超越±2%满量程。



6.1.9 氧气的影响



氧对零点和量程点丈量的影响:不超越±2%满量程。



6.1.10 呼应因子



体系丈量非甲烷总烃时其他VOCs 组分相对丙烷的相对质量呼应因子有必要满足一定规模的要求,如表1 所示。






6.1.11 转化功率

运用催化氧化技能氧化除甲烷外的气态有机化合物的设备,其转化功率应不低于95%。



6.1.12 平行性



三台(套)体系丈量同一标准样品示值的相对标准偏差不超越5%。



6.2 污染物排放现场检测



6.2.1 剖析周期



体系剖析周期:≤3 min。



6.2.2 24 h 漂移



24 h 零点漂移和量程漂移:不超越±3%满量程。



6.2.3 精确度



当参比办法丈量非甲烷总烃浓度的平均值:



a) <50 mg/m3 时,NMHC-CEMS 与参比办法丈量成果平均值绝队误差的绝队值:≤20mg/m3;



b) ≥50 mg/m3~<500 mg/m3 时,NMHC-CEMS 与参比办法丈量成果的相对精确度:≤40%;



c) ≥500 mg/m3 时,NMHC-CEMS 与参比办法丈量成果的相对精确度≤35%。



6.2.4 废气参数性能指标



废气参数(氧气、流速、烟温、湿度)的性能指标要求应契合HJ 76 相关要求。
